ONH-316氧氮氢分析仪

所属系列：ZJYQ-YSFXONH-BAOYING

仪器适用范围：黑色金属、有色金属、各类合金、锆、钛、钼、镍、陶瓷、稀土、磁性材料以及其他固体材料中的氧、氮、氢含量的测定。

主要技术参数：请联系上海铸金分析仪器有限公司，不同应用可能有所差异。

相关说明：上海铸金分析器有限公司具有多年的“氧氮氢分析仪”销售经验，可根据用户的实际情况，提供相关方案。本站信息仅供参考，相关产品可能存在已停产、升级、变更等情况，不保证相关信息的及时、准确。本公司支持新广告法及其它法律法规，已尽量避免相关词语及违法违规信息，但页面信息较早众多，某些词仅是在某特定时期、特定环境、限定范围内的描述，请勿误解。当然，也不排除录入错误、漏删、被恶意攻击篡改等可能性。为避免误解，在此郑重声明，上海铸金分析仪器有限公司所有网页上的绝对化用词与功能性用词全部失效。如您介意，敬请忽略相关文字、联系铸金更改或直接离开本站。更多信息可阅读本站首页（或关于铸金菜单下）“网站声明”。

在线咨询

021-3640073913391253866

电话咨询

产品描述

ONH-316系列氧氮氢分析仪是高灵敏度、高精密度、高稳定性的专业实验室分析仪器，由于采用了模块化设计，将来的硬软件升级都比较便利。

（一）、氧氮氢分析仪分析原理：

金属和非金属固体材料中的氧、氮、氢采用惰性气体熔融法来检测。根据测氢方式不同可以分为两种：

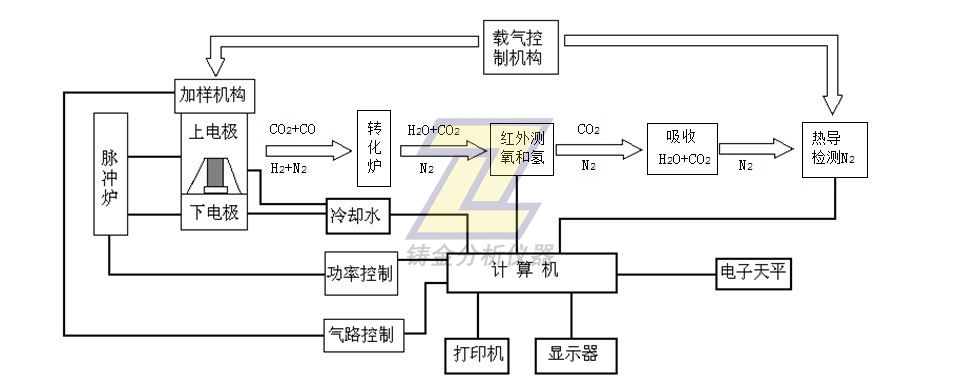

1、红外法吸收法测氢:采用红外吸收法测氢时可以用一台ONH-316氧氮氢分析仪同时测定氧氮氢三种元素的含量，将称量后的试样放在石墨坩埚中，在氦气（不测氮时可选用氩气节约成本）气流中通过高温加热熔融。试样中的氧与石墨坩埚中的碳反应生成一氧化碳（CO），试样中的氮、氢分别以氮气和氢气的形式逸出，这些混合气由载气送到高温转化炉，在高温转化炉中一氧化碳（CO）转化为二氧化碳（CO2），H2转化为H2O，氮气不发生反应。通过转化炉后的混合气体被送到CO2红外检测池和H2O红外检测池中，根据检测出来的二氧化碳（CO2）和H2O的含量，可以计算出原样品中氧和氢的含量。随后，通过红外检测后的混合气体中的二氧化碳（CO2）和水被吸附后，剩余的氮气和氦气混合气体通过热导检测池被检测。氮气经分离后进入热导池检测出氮含量。经计算机数据处理直接给出测试结果。

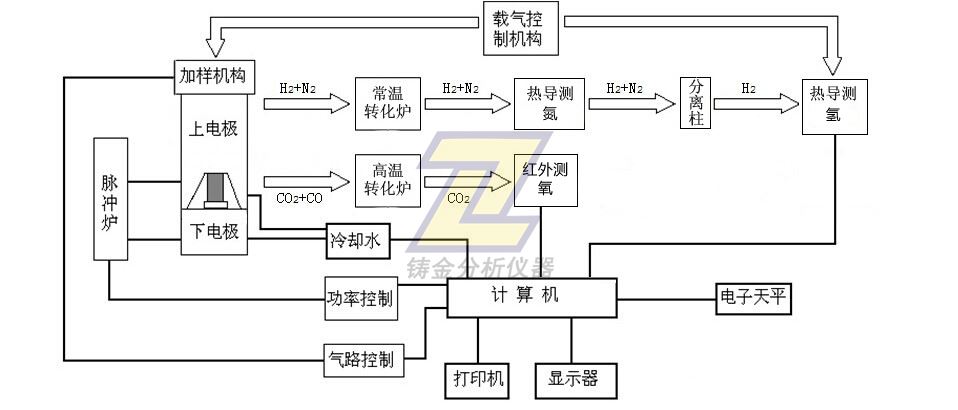

2、热导检测法测氢:采用热导检测法测氢时，一次测量只能测量氧氮含量或者氧氢含量。将称量后的试样放在石墨坩埚中，在氦气（不测氮时可用氩气）气流中通过高温加热熔融。试样中的氧与石墨坩埚中的碳反应生成一氧化碳（CO），试样中的氮以氮气的形式(氢以氢气的形式)逸出，这些混合气由载气分两路：一路送到高温转化炉，在高温转化炉中一氧化碳（CO）转化为二氧化碳（CO2），通过转化炉后的混合气体被送到CO2红外检测池中，在这里检测出二氧化碳（CO2）的含量，据此计算出原样品中氧的含量。另一路通过常温转化炉后的混合气体中的二氧化碳（CO2）和水被吸附后，剩余的氮气(或氢气)通过热导检测池被检测，经计算机数据处理直接给出测试结果。

（二）、ONH-316 系列氧氮氢分析仪技术特点：
1、整机结构
整机采用模块一体化设计，脉冲电极炉、气路系统、电路系统、检测系统四个独立模块集成为一体的台式主机，外形简洁美观大方。具有自动调零及高低量程自动切换功能。采用通用的64位计算机实现对整机的控制，主机内采用32位嵌入式ARM微机控制，24位高精度数据采集系统，达到对高控制精度和速度的要求。
2、电极炉系统
脉冲电极炉加热温度高，采用程序控制功率，可提供恒功率升温、斜率升温、分段升温等多种程序升温方式，提高分析精度，适合于从铝合金等低熔点材料到钨合金等高熔点材料的快速分析。
电极适用多种型号坩埚，根据不同样品的释放情况，可选用包括套坩埚、高温坩埚在内的多种坩埚，有效降低用户使用成本。
单循环的独立冷却系统，可直接外接循环水或外水冷装置，具有冷却效果好且可靠性高的特点。
3、气路系统
整机由于采用一体化落地式设计，空间开阔，气路系统连接路线大大减少，
整机气路系统更加简洁可靠。
气路部件包括电磁阀、气缸、气路管、气路接头全部采用进口元件(电磁阀寿命可达百万次以上)。特有的三轴导向气缸能保证电极的平稳升降，确保石墨坩埚和上电极的良好接触，同时保证石墨坩埚的均匀受力，利于长时间高温加热。带有气幕保护的自动落料炉头、自动空气吹扫机构，有效保障了氧元素的分析精度。
炉头为分体结构,上下电极易拆卸,更换方便,而且下电极均采用高温合金材料, 使用寿命长，使用成本低，避免了采用整体炉头,更换电极需要专业技术人员操作的麻烦。
污染物从炉顶排出,不进入系统 ,操作方便,对系统密封要求不高。
进样装置简单,且可自动进样，便于出现异常故障时的维护清理。
采用的电子微流量传感器进行高精度流量控制，将分析气流变化对分析带来的影响降到了最低。
4、电路系统
电路系统采用大规模集成电路板，供电均采用固态电源模块，电源模块带短路保护功能，耐电流冲击，抗干扰能力强，防尘，简洁可靠；
5、检测系统
5.1 分析方法：
氧：红外吸收法，氮：热导法，氢：红外吸收法（或热导法）
采用红外测氢技术，可以避免热导测氢法固有的不能同时检测氮的弱点，真正实现了同时检测氧氮氢三个元素，而且可以使用高温催化剂而无需采用昂贵的常温催化剂，使用成本低。
5.2 红外检测器：
集成固态红外传感器测定氧、氢，多种量程的红外检测池可选。红外光源选用高效、长寿命的贵金属微型红外发光体及镀金金属反射镜；调制系统使用单片机控制的高精度步进电机，保证调制频率的长期稳定，结合国际先进水平的的窄带滤光片以及高精度A/D采样卡，使整机具备极高的检测灵敏度，可有效检测ppm级的氧含量和ppb级的氢含量。仪器还使用了先进的温度补偿型半导体检测器,减少仪器受外界影响, 稳定基线信号。
5.3 热导检测器：
采用高灵敏度热导检测池，池电流连续可调，从而保证了设备在量程范围的各个阶段都有优秀的灵敏度和线性度，结合高精度放大器以及24位A/D 采样卡等硬件保证了从超低含量到高含量大量程测氮、氢的准确度。检测系统采用低漂移,高精度,大量程,高灵敏度热导检测器故障率低,可靠性强, 稳定性好。
（三）、ONH-316 系列氧氮氢分析仪软件：
基于Window10操作系统的中文应用软件，PC接口采用了数据交换技术，构筑了一个上下位机通讯的系统工作模式，多窗口、多任务操作，在数据库的管理上，实现了数据的自动存储、拥有功能强大、多重过滤数据库检索引擎，通过网络实现数据库远程监控，工作曲线的动态同步显示、存储、放大及多重曲线的多层次比较等几十种功能。
软件主要功能：
1、快速显示分析的结果和分析曲线；
2、分析结果自动存储；
3、样品重量自动输入；
4、高低含量自动切换；
5、仪器参数实时监控；
6、发生错误时自动报警；
7、动态释放曲线的绘制与存储，卸载；
8、分析结果多种校正模式，可人工校正，也可以通过分析结果进行校正;
可单点校正，也可多点校正；
9、对数据进行筛选、求平均值、标准偏差、相对偏差等；
10、新软件可根据用户应用，可自行设计若干条校准线，大大方便用户的使用；
11、主机可以和计算机、打印机、电子天平等连接实现数据传输；
12、可对分析时间、空白值进行调整；
13、用户可对于不同的分析样品存储若干分析方法。
14、可存储很多样品重量（数量只受限于计算机硬盘容量）。
15、可输出正规格式的结果报告。
16、可以与用户数据库连接，实现分析结果的远程传输，易于实现分析结果的网络化管理。
17、可快速进行仪器空白测定。
18、可进行样品编号的存储和编辑。
19、可应用于自动进样，实现仪器的自动化操作。
20、配备16个通道，根据分析材料和含量的不同可以自由的配置使用。
