STM7工业测量显微镜
可按照个人需求进行测量的显微镜
无论样品大小、简单还是复杂，或执行测量的人员经验如何，奥林巴斯STM7系列可提供较符合您需求的测量显微镜。
可靠的模块化系统，五种配置让您可以灵活选择所需功能。
手动型号 STM7-SF STM7-CS100载物台：100 mm x 100 mm
手动型号 STM7-MF STM7-CS200载物台：200 mm x 200 mm
手动型号 STM7-LF STM7-CS300载物台：300 mm x 300 mm
电动型号 STM7-MFA STM7-CS200载物台：200 mm x 200 mm
电动型号 STM7-LFA STM7-CS300载物台：300 mm x 300 mm
奥林巴斯的聚焦导航系统通过将图案投影在视场范围内，并由操作员确认上下图案的重合情况，可为高度测量操作带来高重现性。在常规目视观察下进行高度测量时，即使是看上去非常清晰的已经完全合焦的图像，也会出现微小误差。但使用聚焦导航系统时，只需匹配标记便可进行测量，因此减少了操作员的主观性对测量结果造成的影响。
|
奥林巴斯测量显微镜|STM7测量显微镜规格（手动型号） |
|
手动型号 |
|||||
|
小型载物台 |
中型载物台 |
大型载物台 |
|||
|
显微镜主体 |
STM7-SF |
STM7-MF |
STM7-LF |
||
|
聚焦 |
垂直移动范围 |
175 mm |
145 mm |
||
|
Z大测量高度 |
120 mm（使用测量物镜） |
90 mm（使用测量物镜） |
|||
|
Z轴测量分辨率 |
0.1 um |
||||
|
Z轴驱动方法 |
手动同轴微调焦/粗调焦旋钮 |
||||
|
照明 |
LED 照明 |
白色：用于反射光照明，绿色：用于透射光照明 |
|||
|
观察镜筒 |
MM6-ETR正像三目镜筒（100:0/0:100） |
||||
|
目镜（F.N.22） |
MM6-OCC10X（带十字线）、MM6-OC10X |
||||
|
物镜 |
BF（明场） |
MM6C-KMAS |
|||
|
U-5RES-ESD |
|||||
|
MPLFL5X、10X、LMPLFLN20X、50X、100X |
|||||
|
BF（明场）/DF（暗场） |
MM6C-RLAS |
||||
|
U-D5BDRES-ESD |
|||||
|
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD |
|||||
|
LED 装置 |
白色（反射） |
MM6-ILW |
|||
|
绿色（透射） |
MM6-ILG |
||||
|
载物台 |
STM7-CS100 |
STM7-CS200 |
STM7-CS300 |
||
|
测量范围 |
X轴100 mm，Y轴100 mm |
X轴200 mm，Y轴200 mm |
X轴300 mm，Y轴300 mm |
||
|
测量精度 |
(3+2L/100) μm |
(3+4L/200) μm |
(3+6L/300) μm |
||
|
精度保证重量 |
6 kg |
10 kg |
15 kg |
||
|
计数器 |
STM7-DI |
||||
|
轴数 |
三轴 |
||||
|
单位 |
毫米/微米/英寸/密耳 |
||||
|
Z低分辨率 |
0.1 um |
||||
|
控制箱 |
STM7-CB |
||||
|
手控开关 |
STM7-HS |
||||
|
聚焦控制器 |
－ |
||||
|
接口线缆 |
－ |
||||
|
防振基座 |
－ |
STM7-VI |
|||
|
电源线缆 |
UYCP |
||||
|
尺寸（宽x深x高）mm |
466 x 583 x 651 |
606 x 762 x 651 |
804 x 1024 x 686 |
||
|
重量（kg） |
84 kg |
152 kg |
277 kg |
||
|
功耗 |
100-120/220-240V - 50/60Hz |
100-120/220-240V - 50/60Hz |
100-120/220-240V - 50/60Hz |
||
*1 使用大型镜架STM7-LF/STM7-LFA时，可将高度为100 mm或以下的样品放置在光轴后方180 mm或以上距离的地方。
奥林巴斯测量显微镜|STM7测量显微镜物镜工作距离：
|
物镜 |
1X |
3X |
5X |
10X |
20X |
50X |
100X |
||
|
测量物镜 |
MM6-OB系列 |
59.6 |
76.8 |
65.4 |
50.5 |
－ |
－ |
－ |
|
|
金相物镜 |
MPLFLN系列 |
明场 |
－ |
－ |
20.0 |
11.0 |
3.1 |
1.0 |
1.0 |
|
LMPLFLN系列 |
长工作距离 |
－ |
－ |
22.5 |
21.0 |
12.0 |
10.6 |
3.4 |
|
|
MPLFLN-BD系列 |
明场/暗场 |
－ |
－ |
12.0 |
6.5 |
3.0 |
1.0 |
1.0 |
|
|
LMPLFLN-BD系列 |
明场/暗场，长工作距离 |
－ |
－ |
15.0 |
10.0 |
12.0 |
10.6 |
3.3 |
|

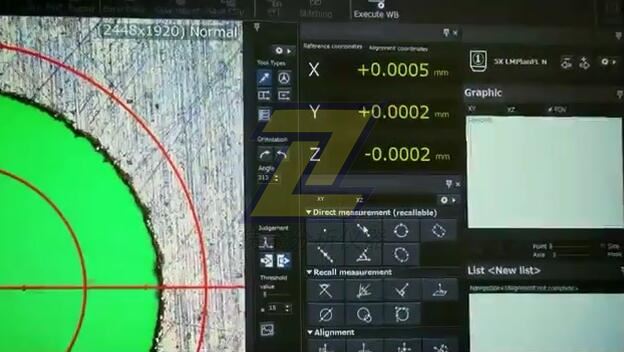

STM7-BSW系统要求
|
项目 |
|
|
CPU |
对于STM7-CU相机，需要Intel Core i3处理器3 GHz或更高；对于DP23/DP28相机，需要Intel Core i5或同等或更GJI别处理器 |
|
内存 |
对于STM7-CU相机，为4 GB或更高；对于DP23/DP28相机，至少需要8 GB，建议16 GB |
|
硬盘可用空间 |
安装需要100 GB或更大硬盘空间，建议使用SSD硬盘以实现高速图像采集 |
|
显卡 |
支持分辨率1980 x 1080和32位色的显卡 |
|
驱动器 |
DVD驱动器 |
|
PC输入设备 |
2键鼠标（建议使用带滚轮的3键鼠标）、键盘 |
|
操作系统 |
Microsoft Windows 10 Pro/Pro for Workstations（64位） |
|
网络浏览器 |
Internet Explorer 11 |
* 还支持32位和64位Microsoft Office 2013/2016/2019/2021/365 (SAC)。
|
奥林巴斯测量显微镜|STM7测量显微镜规格（电动型号） |
|
电动型号 |
||||
|
中型载物台 |
大型载物台 |
|||
|
显微镜主体 |
STM7-MFA |
STM7-LFA |
||
|
聚焦 |
垂直移动范围 |
175 mm |
145 mm |
|
|
Z大测量高度 |
120 mm（使用测量物镜） |
90 mm（使用测量物镜） |
||
|
Z轴测量分辨率 |
0.1 um |
|||
|
Z轴驱动方法 |
电动 聚焦按钮：粗调移动速度8 mm/s（Z大值） 微调焦/粗调焦旋钮：微调焦速度有4档可供选择（800 μm、400 μm、100 μm、50 μm） |
|||
|
照明 |
LED 照明 |
白色：用于反射光照明，绿色：用于透射光照明 |
||
|
观察镜筒 |
MM6-ETR正像三目镜筒（100:0/0:100） |
|||
|
目镜（F.N.22） |
MM6-OCC10X（带十字线）、MM6-OC10X |
|||
|
物镜 |
BF（明场） |
MM6C-KMAS |
||
|
U-5RES-ESD |
||||
|
MPLFL5X、10X、LMPLFLN20X、50X、100X |
||||
|
BF（明场）/DF（暗场） |
MM6C-RLAS |
|||
|
U-D5BDRES-ESD |
||||
|
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD |
||||
|
LED 装置 |
白色（反射） |
MM6-ILW |
||
|
绿色（透射） |
MM6-ILG |
|||
|
载物台 |
STM7-CS200 |
STM7-CS300 |
||
|
测量范围 |
X轴200 mm，Y轴200 mm |
X轴300 mm，Y轴300 mm |
||
|
测量精度 |
(3+4L/200) μm |
(3+6L/300) μm |
||
|
精度保证重量 |
10 kg |
15 kg |
||
|
计数器 |
STM7-DI |
|||
|
轴数 |
三轴 |
|||
|
单位 |
毫米/微米/英寸/密耳 |
|||
|
Z低分辨率 |
0.1 um |
|||
|
控制箱 |
STM7-CBA |
|||
|
手控开关 |
－ |
|||
|
聚焦控制器 |
STM7-MCZ |
|||
|
接口线缆 |
U-IFCBL200 |
U-IFCBL200 |
||
|
防振基座 |
STM7-VI |
|||
|
电源线缆 |
UYCP |
|||
|
尺寸（宽x深x高）mm |
606 x 762 x 811 |
804 x 1024 x 844 |
||
|
重量（kg） |
159 kg |
284 kg |
||
|
功耗 |
00-120/220-240V 50/60Hz 0.6A/0.35A |
100-120/220-240V 50/60Hz 0.6A/0.35A |
||
*1 使用大型镜架STM7-LF/STM7-LFA时，可将高度为100 mm或以下的样品放置在光轴后方180 mm或以上距离的地方。
奥林巴斯测量显微镜|STM7测量显微镜选件：
|
物镜 |
测量物镜 |
MM6-OB系列 |
|
聚焦导航器 |
聚焦导航器装置 |
STM7-FN |
|
绿光LED装置 |
MM6-ILG |
|
|
自动聚焦 |
自动对焦单元 |
STM7-AF |
|
微分干涉对比度 |
用于反射光的U-DICR DIC插槽 |
U-DICR |
|
软件/相机*1 |
测量支持软件 |
STM7-BSW |
|
相机 |
DDUAN数码相机 |
STM7-CU |
|
ZDUAN数码相机 |
DP23-CU |
|
|
GDUAN数码相机 |
DP28-CU |
|
|
TV适配器 |
带0.5倍镜头的C型相机接口观察筒 |
U-TV0.5XC-3 |
|
带0.35倍镜头的C型相机接口观察筒 |
U-TV0/35XC-2 |
|
|
可旋转载物台 |
行程100 x 100 mm |
STM7-RS100 |
|
行程200 x 200 mm |
STM7-RS200 |
|
|
行程300 x 300 mm |
STM7-RS300 |
|
|
ND滤镜 |
ND滤镜（透射率6%） |
U-25ND6 |
|
ND滤镜（透射率25%） |
U-25ND25 |
|
|
微分干涉对比度 |
微分干涉对比度/偏振镜 |
U-PO3 |
|
微分干涉对比度/检偏镜 |
U-AN360-3 |
|
|
软件 |
MIA、EFI（可选软件） |
STM7-ASW-ME |
|
脚踏开关 |
STM7-FS |
|
|
电源装置 |
MM6-ILPS-2 |
|
|
载物台测微计 |
OB-M/OB-MM |
|
*1 支持的相机因STM7-BSW版本而异。
1.3.3版或更早版本：STM7-CU
1.4.1版或更新版本：DP23/DP28
