端淬试验设备

端淬试验加热马弗炉|端淬试验机|全自动端淬曲线测试硬度计

端淬试验法是用标准尺寸的端淬试样(Ф25mm×100mm),经奥氏体化后,在专用设备上对其一端面喷水冷却,冷却后沿轴线方向测出硬度-距水冷端距离的关系曲线的试验方法。

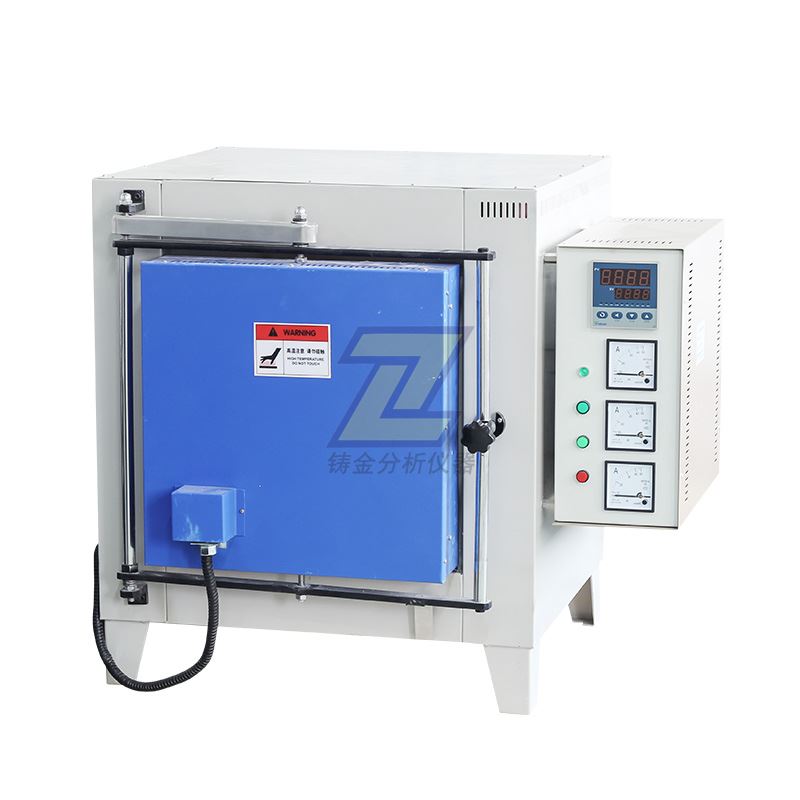

端淬试验加热马弗炉示例：
额定温度: 1000℃
炉膛尺寸: 300X300X300mm（LXWXH）
炉体形式: 箱式
升温时间: ≤80 min
额定功率: 8.0 KW
电源电压: 380V/3Φ
温控形式: SSR PID 智能仪表
控温精度: ≤±1.5℃
加热元件: 电阻丝
炉膛材质: 莫来石制品
加热方式: 六面加热1000℃
炉温均匀度：≤3.0℃
外形尺寸： 850×900×750mm
重 量: 150KG

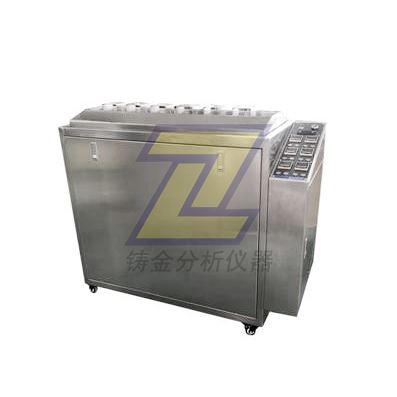

端淬试验机示例：
端淬试验机满足GB/T225-2006、ASTM A 255 、DIN 50191、ISO 642 “钢淬透性的末端淬火试验方法（Jominy 试验）”。适用于优质碳素、合金结构钢、弹簧钢、工具钢、轴承钢等钢种的淬透性能测试。
主要特点：
1.采用了淬火时间控制系统，可自动完成—淬火—关闭水泵的整个工作循环；
2.每工位可手动和自动独立控制；
3.自带冷却水位报警，水位达到设定值，自动报警提醒添加冷却水；
4.辅助加热功能(标配1.0KW,选配2.0或3.0KW)，当环境温度低于设定值时，辅助加热装置会随着制冷机加热仪器自动启动；
5.温度控制：在环境温度0-50度下能保证长期稳定，优于国家标准；
6.喷水高度：每个工位独立调整；
7.样品底部中心和喷嘴的相对空间位置（X\Y\Z、同轴度等）：分别调整， 出厂已调试完成
8.整体采用304不锈钢制作。

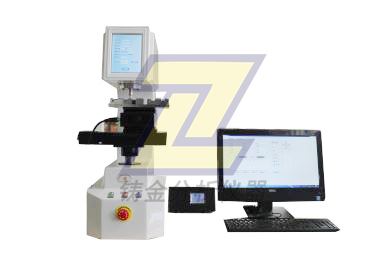

全自动端淬曲线测试硬度计
端淬试验的原理是：按照HRC（或HV30）硬度标尺，从端淬试样的淬火端开始，沿着轴线方向，以一定的间隔，测试多点的硬度值。在纵坐标为硬度值，横坐标为距离的坐标系中标出各个测量结果的位置，连接各点，画出一条连续的曲线。
该设备满足标准GB/T225和 ASTM A 255 、DIN 50191、ISO 642 “钢淬透性的末端淬火试验方法。”
全自动端淬曲线测试硬度计特点：
1,一次最多可测自动测量6个端淬试样的淬透性曲线测量方式分为：一般淬透性钢，低淬透性钢；
2,硬度计为数显洛氏硬度计，精度高 ，可与自动系统分开并独立使用；
3,自动产生用户定制的检验报告，并绘制样品的淬透性曲线。
4,采用电子电动加载，高精度传感器，拥有独特的闭环控制系统。
5,工作台Z轴自动升降，样品台X、Y轴方向自动移动。
6,按启动键，工作台自动上升，样品触碰到压头后自动加载，自动卸载，自动显示硬度值。
7,触摸屏界面，操作方 便，直接选择硬度标尺，力值自动在测试参数中改变。
8,按照标准硬度块，对各个硬度标尺分高、中、低三段进行自动修正。
9,试验力可通过标准测力计进行自动修正。
10,可保存设定的坐标点，进行全自动的端淬试验，批量检测，效率大大提高。
11,可定制各种夹具，对不同样品都可进行批量检测。
12,数据处理功能强大，包括：HR、HB、HV等多种硬度制式转换，设置合格范围，超限自动报警，可输入测试员，样品名称等信息。
13,更多的样品和试验信息，测量数据U盘保存为EXCEL格式，方便编辑和处理。
