特征/ 最大测量断面 |
适用于横截面高达82x60mm的小型精密挤压型材 |
适用于横截面高达240x180mm的精密挤压型材 |
适用于横截面高达500x240mm的精密挤压型材 |
适用于横截面高达700x240mm的精密挤压型材 |
适用于横截面高达640x400mm的精密挤压型材 |
|
设备型号 |
Romidot Vision-H120 |
Romidot Vision-H300 |
Romidot Vision-H500 |

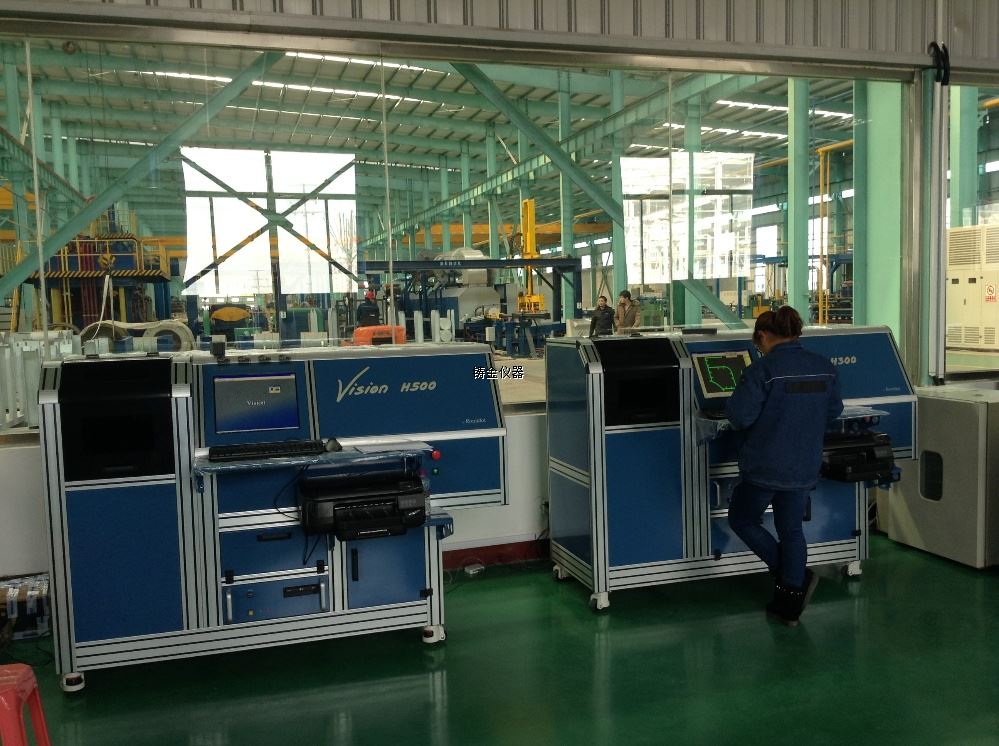

Romidot Vision-H700 |
Romidot Vision-H600P |
|
精度和再现率 |
±8µm |
±10µm |
±10µm ≤ 240x180mm ±15µm ≤ 500x240mm |
±10µm ≤ 240x180mm ±18µm ≤ 700x240mm |
±10µm ≤ 240x180mm ±20µm ≤ 640x400mm |
|
检测用时 |
3sec |
3sec |
3sec ≤ 240x180mm 12sec ≤ 500x240mm |
3sec ≤ 240x180mm 16sec ≤ 700x240mm |
3sec ≤ 240x180mm 28sec ≤ 600x400mm |
|
透镜 |
120mm 工业远心透镜 |
300mm 工业远心透镜 |
300mm 工业远心透镜 |
300mm 工业远心透镜 |
|
|
照明系统 |
3个LED红色环 |
3个LED红色环 |
3个LED红色环 |
3个LED红色环 |
3个LED红色环 |
|
影像取得 |
直光系统的高解析度攝像機 |
直光系统的高解析度攝像機 |
直光系统的高解析度攝像機 |
直光系统的高解析度攝像機 |
直光系统的高解析度攝像機 |
|
设备可摆放位置 |
可以适应生产车间甚至是挤压机旁 |
可以适应生产车间甚至是挤压机旁 |
可以适应生产车间甚至是挤压机旁 |
可以适应生产车间甚至是挤压机旁 |
可以适应生产车间甚至是挤压机旁 |
|
稳定设备的元素 |
特殊減震器 |
花崗岩板及特殊減震器 |
花崗岩板及特殊減震器 |
花崗岩板及特殊減震器 |
花崗岩板及特殊減震器 |
|
样品长度 (mm) |
70—100 |
210—300 |
200—300 |
200—300 |
200—300 |
|
设备尺寸 (L x W x H) mm. |
900x500x600 |
1935x710x1300 {1935x960x1300} |
1935x710x1300 {1935x960x1300} |
1935x710x1470 {1935x960x1470} |
1935x1080x1470 {1935x1380x1470} |
|
设备重量 |
68 (Kg) |
220 (Kg) |
280 (Kg) |
325 (Kg) |
420 (Kg) |
RomiShape系列铝型材断面尺寸测量仪参考规格：
|
特征/ 最大测量断面 |
适用于横截面高达350x208 mm的精密挤压型材（实验室测量设备） |
适用于横截面高达350x208mm的精密挤压型材 |
适用于横截面高达420x280 mm的精密挤压型材 |
|
设备型号 |
Romidot RomiShape\DT-AL |
Romidot RomiShape\AL-A4 |
Romidot RomiShape\AL-A3 |
|
精度和再现率 |
±25μm |
±25μm |
±25μm |
|
检测用时 |
全区 38 sec 一般 15 sec |
全区 38 sec 一般 15 sec |
全区 16 sec 一般 8 sec |
|
透镜 |
扫描技术 |
扫描技术 |
扫描技术 |
|
照明系统 |
直接 |
直接 |
直接 |
|
影像取得 |
直接截面图像采集 |
直接截面图像采集 |
直接截面图像采集 |
|
设备可摆放位置 |
实验室 |
生产车间 |
生产车间 |
|
稳定设备的元素 |
特殊減震器 |
特殊減震器 |
特殊減震器 |
|
样品长度 (mm) |
截至 80mm |
截至 130mm |
截至 130mm |
|
设备尺寸 (L x W x H) mm. |
620x480x490 |
1200x780x1300 |
1374x800x1310 |
|
设备重量 |
40 Kg. |
200 Kg. |
220Kg. |
